[pagina 30]
[p. 30]

Hoofdstuk VI. Het Geweer (de karabijn).

Hoofddeelen: Onderdeelen van de hoofddeelen:
1. bajonet. kling; stootplaat; 2 grepen; knop.

2. ontlaadstok. kop; schroefdraad.

3. grendel. afsluiter met patroontrekker en uitwerper;
  geleider met knop, 2 steunnokken, 2 insnijdingen, rust en kanaal;
  haan met lip, tand, spanning en kanaal voor de slagpin;
  haanpal met steel, vleugel en veer;
  slagpin met punt en schroefeinde met merkstreep;
  slagpinmoer met merkstreep;
  slagveer.

4. beslag. Bij het geweer:

  bovenband met bajonethaft en bandschroef;
  onderband met kordonbeugel en bandveer;
  magazijnschroef;
  kruisschroef (de langste!);
  kordonplaat met kordonbeugel;
  kolfplaat.

  Bij de karabijn:

  band met bajonethaft en bandschroef;
  2 kordonplaten met kordonbeugel;
  magazijnschroef;
  kruisschroef (de langste!);
  kolfplaat.

[pagina 31]
[p. 31]

Hoofddeelen: Onderdeelen van de hoofddeelen:
5. magazijn. beugelkorp;
  doorgang voor patroonhouder;
  bodem;
  aanbrenger met veer;
  houderhaak met drukknop, veer en schroef.

6. lade. 2 groeven; greep; kolf met hiel.

7. handbeschermer.

8. loop (kaliber 6½ mm). ziel;
  monding;
  vier trekken en
  vier velden;
  kamer met kamerrand;
  vizierkorrel op haft;
  vizier met voetstuk en vizierklep (op de vleugels verdeelingen 400-2000 m).

9. staartstuk. doorgang voor patroonhouder;
  trekkernok;
  trekker;
  stuitnok met drukknop;
  gaten voor trekkernok en stuitnok.

10. alleen bij de karabijn: bekleedingstuk.

Toebehooren per geweer of karabijn:



monddeksel:
bajonetscheede met drager;
schroevedraaier (opbergen in kokertje van de patroontasch);
staartstukborstel;
vetkoker (opbergen in lederen taschje van den broodzak);
loopborstel (in vetkoker);
oliebusje (in vetkoker);
vetdoos (opbergen in den ransel);
vetlappen (opbergen in de vetdoos).
[pagina 32]
[p. 32]

Het geweer.



illustratie

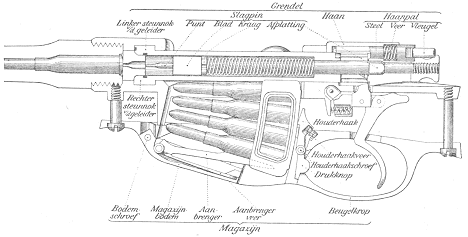

Het geladen geweer in doorsnede (haan gespannen).


[pagina 33]
[p. 33]

Uiteennemen van het wapen.



Steeds in deze volgorde:

1.grendel.
(nu eerst de magazijnschroef (de korte!) en vervolgens de kruisschroef (de lange!) uitnemen.)
2.Magazijn (bij de karabijn: en bekleedingstuk.)
3.ontlaadstok.
(nu den onderband opschuiven.)
(bij de karabijn: den band afnemen.)
4.handbeschermer. (nu eerst den bovenband afnemen.)
5.lade met geweer- (karabijn-) riem.
6.loop met staartstuk.



Verder uiteennemen is verboden!



Ineenzetten geschiedt in omgekeerde volgorde.

Bij klemming der banden moet steeds gebruik worden gemaakt van een houten hamer met banddrijver.



Bij inbrengen van den grendel mag nimmer op den drukknop van de stuitnok worden gedrukt; dit om te voorkomen, dat de grendel zonder den afsluiter in het geweer zou worden gebracht, hetgeen bij het vuren levensgevaar oplevert voor den schutter en diens omgeving.

Onderhoudsmiddelen.

1.katoenen of linnen lappen om de onderdeelen schoon en droog te maken.
2.vetlappen voor invetten van gereinigde metalen deelen.
3.vlaswerk om de kamer schoon te maken (met behulp van wischstok).
4.wapenolie voor inoliën van het inwendige van den loop.
5.geweervet voor invetten van metalen deelen (met den vetlap).
6.petroleum voor verwijderen van losse roest of verdikt vet en voor spoelen van vuil geworden loopborstels.
7.loopborstels, om het inwendige van den loop te reinigen en in te oliën (met behulp van invetstok).
8.invetstokken, waarop men een loopborstel schroeft, ten einde den loop in te oliën (is geen invetstok voorhanden, dan worden 2 ontlaadstokken op elkander geschroefd).
9.staartstukborstels, om zand als anderszins, dat de gangbaarheid van den grendel of van het repeteermechanisme belemmert, uit de gleuven van het staartstuk of uit het magazijn te verwijderen.
[pagina 34]
[p. 34]
10.wischstokken en puntige stukjes zacht hout, om, met een lap of met vlas omwikkeld, de kamer en plaatsen, waar men op andere wijze moeilijk bij kan, te reinigen en in te vetten.
11.grauwpapier, om de lade en den handbeschermer, zoo noodig van verdikt vet en vuil ontdaan, door middel van een met petroleum bevochtigden lap, goed schoon en droog te wrijven.

Onderhoud.

1.Ieder is persoonlijk verantwoordelijk voor het onderhoud van het hem in gebruik gegeven wapen, ook al moet het inoliën van den loop geschieden door anderen, die daartoe in het bijzonder zijn aangewezen.
2.Sluit nimmer den loop met een vetprop af; bij het vuren zou de loop uitzetten, of wel de loop kan springen en U en anderen ernstig letsel bezorgen.
3.Het wapen moet steeds worden opgeborgen met ontspannen slagveer en de vizierklep geheel omlaag (nimmer ruw omlaag slaan; gij zoudt de insnijdingen beschadigen).
4.Stoot of beschadig nimmer uw vizierkorrel; Uw wapen zou onzuiver worden en gij zoudt niet meer juist kunnen schieten.
5.De metalen deelen van het wapen moeten steeds zijn ingevet; loop en staartstuk worden ingevet in de lade gelegd.
6.Geblauwde metalen deelen mogen nimmer worden gewreven, maar moeten uitsluitend worden afgebet en ingesmeerd; door wrijven zou het metaal blank worden.
7.Telkenmale na gemaakt gebruik moet het wapen, indien noodig, worden ontdaan van zand, vuil of nat; zoo noodig wordt de grendel daarbij uitgenomen en het wapen geheel drooggemaakt en vervolgens opnieuw ingevet.
8.Houten deelen moeten droog worden gehouden, met uitzondering echter van de ligplaatsen van loop en magazijn in de lade en den handbeschermer; de lade en de handbeschermer worden daar ingevet.
9.Gij moogt nimmer meer dan 2 geweren dragen, welke elkander niet mogen raken; dit om beschadiging te voorkomen.
10.De loop moet steeds voldoende zijn ingeölied.
11.Zorg steeds, dat de vetkoker een in goeden staat zijnde loopborstel en een oliebuisje, gevuld met olie, bevat, en in het middenvak voor 2/3 gevuld is met geweervet.
12.In de vetdoos moet steeds de vetlap aanwezig zijn.
[pagina 35]
[p. 35]

Munitie.

De munitie voor het geweer en de karabijn bestaat uit:

a.scherpe patronen nr. 1:
hardlooden kogel met stalen mantel, huls met slaghoedje en buskruitlading.
Verpakking: bij 5 stuks in een patroonhouder; per 2 houders in kartonnen doos.
De doos is onbeplakt.
b.losse patronen no. 2:
rood gekleurde houten kogel, huls met slaghoedje en buskruitlading.
Nimmer vuren binnen 40 m van de tegenpartij, opdat ge Uwe kameraden geen letsel toebrengt.
Verpakking: als voren.
De doos is met een roode strook beplakt.
Voor het verkrijgen van voldoende vaardigheid in de behandeling van het wapen wordt gebruik gemaakt van exercitiepatronen met zwarthouten kogel; in de huls is een ongevaarlijk slaghoedje en geen buskruitlading.
