Plaat XXII.
Table XXII.
fig. XXXVI (= fig. 2 L.). Embryo van de Es (Fraxinus excelsior L.). Dwarsdoorsnede door de radicula.
Brief 85(46), 13 Juli 1685, blz. 220.
Fig. XXXVI (= fig. 2 L.). Embryo of the ash-tree (Fraxinus excelsior L.). Cross-section through the radicle.
Letter 85(45), July 13, 1685, p. 221.
fig. XXXVII en XXXVIII (= fig. 3 en 4 L.). ‘Kleine bladeren, die de Okker- of Walnoot in zig heeft’ (Gedeelte van de plumula van Juglans regia L.).
Brief 85(46), 13 Juli 1685, blz. 224.
Figs. XXXVII and XXXVIII (= figs. 3 and 4 L.). ‘Little leaves contained in the walnut’ (Part of the plumule of Juglans regia L.).
Letter 85(46), July 13, 1685, p. 225.
Afb. 33. Embryo van de Es (Fraxinus excelsior L.). Dwarsdoorsnede door de radicula. 140 X De zwarte vierkantjes zijn met lucht gevulde intercellulaire ruimten van de binnenschors.
Brief 85(46), 13 Juli 1685, blz. 222, aant. 12-15.
Ill. 33. Embryo of the ash-tree (Fraxinus excelsior L.) Cross-section through the radicle, × 140.
The small black squares represent the air-filled intercellular spaces of the inner cortex.
Letter 85(46), July 13, 1685, p. 223, notes 10-12.

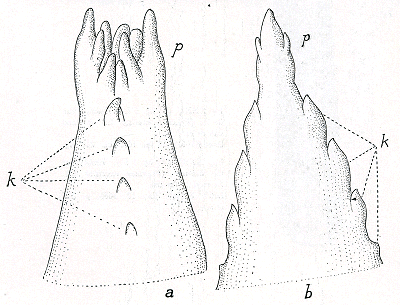

Afb. 34. Plumula van de Okkernoot (Juglans regia L.):
a. van opzij gezien. 30 ×.
b. tegen de rugzijde van één der bladprimordia (p) gezien. 37 X.
p. bladprimordia.
k. seriale knoppen in de oksels van de cotyledonen.
Brief 85(46). 13 Juli 1685, blz, 224, aant. 16 en 19.
Ill. 34.
Plumule of the walnut. (Juglans regia L.).
a. side-view × 30.
b. as seen against the back of one of the seed leaves (primordial leaves, seed lobes, cotyledons). (p), × 37.
p. seed leaves.
k. serial buds in the axillae of the seed leaves.
Letter 85(46), July 13, 1685. notes 13 and 14, p. 225.
