Hoofdstuk VIII. Het pistool M. 25.

Hoofddeelen: Onderdeelen van de hoofddeelen:
kast greepbeugel waarin magazijn;
  beugelkrop;
  draagringbeugel met draagring;

linker en rechter halve greep. met greepschroef.

houderhaak.

slot. afvuurinrichting: trekker, slagpin, slagveer en slagveerpin;
  greepveiligheidspal;
  houderveiligheidspal;
  rustpal.

loop. (kaliber 9 mm) sluitveer;
  monding;
  kamer;
  loopstift.

slede met vizier. patroontrekker;
  afsluiter;
  groeven;
  hulzengat;
  voorste en achterste rust voor den rustpal.

opsluitring. vizierkorrel;
  sluitpal met veer.

patroonhouder. aanbrenger met veer.

[pagina 51]
[p. 51]

Toebehooren per pistool:

1pompstok (tevens invetstok);
5patroonhouders (1 in het pistool en 4 in reserve) elk voor 8 patronen;
1vetkoker.

Het pistool met patroonhouder en pompstok worden gedragen in een pistooltasch; 2 reservepatroonhouders in een houdertasch.

N.B. De schutter bedenke steeds, dat, zoolang er nog patronen in het magazijn aanwezig zijn, het pistool na elk schot onmiddellijk weder is geladen en dat uitwendig aan het pistool niet te zien is, of zich een patroon in de kamer bevindt.



Exercitiepistool.

Bij het onderricht (onderdeelen leeren, uiteennemen, ineenzetten, storingen bespreken enz.) worden exercitiepistolen gebruikt, samengesteld uit onbekwame deelen en waarmede dus nimmer mag worden geschoten.

Deze pistolen mogen geheel worden uiteengenomen. Ter onderscheiding draagt de opsluitring aan de voorzijde een messingen ring.

Uiteennemen en ineenzetten.

Het pistool nimmer verder uit elkander nemen, dan voor het beoogde doel noodig is. Verwisselen van onderdeelen van verschillende pistolen zorgvuldig vermijden.

Zoowel het wapen als de onderdeelen nimmer op onreine of zandige plaatsen neerleggen.

a.Het scheiden van den loop met slede van de kast.
Het wapen ontladen, behoudens het omhoog brengen van den rustpal.
Den ledigen patroonhouder uitnemen.
De slede zoover terugdrukken, dat de tand van den rustpal tegenover de voorste rust van de slede komt.
Den rustpal omhoog drukken.
Den loop zoover mogelijk naar rechts draaien.
Den rustpal omlaag drukken, tegelijkertijd de slede met de hand tegenhouden.
De slede met loop naar voren van de kast schuiven.
De slagpin, slagveer en slagveerpin uit de ligplaats in de slede nemen en zorgvuldig bijeen houden.
bHet plaatsen van den loop met slede op de kast.
De slagpin, slagveer en slagveerpin in hun ligplaats in de slede schuiven.
[pagina 52]
[p. 52]
De slede met loop van voren naar achter over de kast schuiven, zoodat de geleirichels van de kast in de groeve van de slede komen.
De slede zoover naar achter drukken, dat de pal tegenover de voorste rust van de slede komt. Bij het naar achter schuiven er op letten, dat de slagveerpin in haar uitholling komt.
Den rustpal in de rust van de slede drukken.
Den loop zoover mogelijk naar links draaien; hiertoe deze, zoo noodig, eenigszins naar voren trekken.
De slede zoover naar achter drukken, dat de rustpal vrij komt van de voorste rust, dan den rustpal omlaag drukken en de slede, met de hand tegenhoudende, langzaam naar voren laten glijden; daarna den rustpal weder omhoog drukken.
Den patroonhouder inbrengen.
c.Het scheiden van den loop en de slede.
Den loop met slede scheiden van de kast.
Den loop naar links draaien, totdat hij terugschiet.
Den sluitpal naar voren drukken en den opsluitring een kwartslag naar rechts draaien; de sluitveer drukt dan dien ring naar buiten. Loop met sluitveer uitnemen.
Indien noodig, de sluitveer, naar rechts draaiende, van den loop nemen. Er op letten, dat de sluitpal en de sluitpalveer niet zoekraken.
d.Het ineenzetten van den loop en de slede.
Indien afgenomen, de sluitveer draaiende om den loop brengen.
Den loop, met de kragen naar boven gekeerd, zoover in de met het vizier omlaag gehouden slede schuiven, dat de kragen komen te liggen tegenover de infreezing voor de kragen in de slede en den loop naar rechts draaien.
De slagpin, slagveer en slagveerpin in hun ligplaats schuiven.
Den aldus in elkaar gezetten loop met slede over de kast schuiven, totdat de tand van den rustpal in de voorste rust van de slede kan worden gebracht.
Den rustpal omhoog drukken.
Den loop naar links draaien, met de linkerhand de slede zoover naar achter drukken, totdat de rustpal vrijkomt van de voorste rust, dan den rustpal omlaag drukken en de slede, met de hand tegenhoudende, langzaam naar voren laten glijden.
Den rustpal in de achterste rust drukken.
Den opsluitring, met vizierkorrel naar rechts, op de sluitveer plaatsen, deze laatste indrukken, totdat de ring stuit tegen de slede, den ring een kwart slag draaien, zoodat de sluitpal in zijn infreezing in de slede springt.
[pagina 53]
[p. 53]
Een ledigen patroonhouder in het magazijn brengen.
e.Verder uiteennemen van het pistool, dan aangegeven in de punten a en c, is verboden.

Onderhoudsmiddelen.

Gebruikt mogen worden:
Loopborstels.
Katoenen, linnen of flanellen lappen.
Pompstok met werk.
Wapenolie.
Vetlappen om de wapendeelen licht gevet te houden.
Puntige, zachte poetshoutjes, met werk of een lap omwikkeld, of een loopborstel, om plaatsen, welke anders moeilijk te bereiken zijn, te reinigen en in te vetten.

Het onderhoud.

De metalen deelen van het pistool moeten steeds licht zijn ingevet. De blanke deelen en de deelen, welke over elkaar wrijven, worden met wapenolie geolied;

hierbij moet in het oog worden gehouden, dat te veel olie kan schaden.

Het schuren of blank poetsen van gekleurde deelen is verboden.

Voor verwijdering van ingevreten roest moet het wapen in herstelling worden gegeven.

Behalve na het schieten, is het in den regel voldoende het pistool uitwendig met een drogen lap af te vegen en daarna de metalen deelen met een vetlap in te smeren.



Aan het onderhoud van den loop moet de grootste zorg worden besteed. Dit onderhoud bepaalt zich tot het steeds goed ingeolied houden van den loop.

Nadat het pistool is ontladen, geschiedt het inoliën met loopborstel, pompstok en wapenolie. Bij het inoliën mag zich geen patroonhouder in het magazijn bevinden, terwijl de slede achteruit moet worden gedrukt en in de voorste rust moet worden vastgezet, zoodat de borstel den geheelen loop kan raken. Het op- en neerhalen van den borstel mag vooral niet haastig geschieden, opdat de binnenwand van den loop overal van olie wordt voorzien. Men zorge er voor geen borstels te gebruiken, waarvan de haren te veel zijn afgesleten. Telkens als een pistool moet worden ingeolied, moet de borstel, door dezen met

[pagina 54]
[p. 54]

lichten druk door de hand over een lap te halen, worden schoongemaakt.

Gebruikte of verontreinigde olie mag niet worden gebezigd.

Het inoliën der loopen heeft plaats:

a.bij schietoefeningen zoo spoedig mogelijk na het laatste schot;
b.na de schietoefeningen bij terugkomst in het kwartier en na andere oefeningen, wanneer het pistool nat is geworden. In het laatste geval moet de loop te voren worden drooggemaakt;
c.van pistolen, welke in gebruik zijn, regelmatig éénmaal in de week op een tijdstip door den C.C. (E.C., Bt. C.) te bepalen.

Indien de omstandigheden zulks mogelijk maken, wordt een goed resultaat van het onderhoud der pistoolloopen ook verkregen door deze onmiddellijk na het schieten minstens gedurende 4 uren in een plat bakje, gevuld met wapenolie, te laten liggen.

Naar de schietbaan moeten steeds de noodige reinigingsmiddelen worden medegenomen.

Na terugkeer van het schieten of wanneer het pistool nat is geworden, wordt het wapen uiteengenomen als aangegeven in punt a op blz. 53 en daarna gereinigd. Het uiteennemen volgens punt c op blz. 54 mag slechts bij grondig reinigen van het pistool geschieden en dan onder toezicht van een onderofficier.

Ieder pistooldragende is verantwoordelijk voor het in goeden staat houden van zijn pistool. Het magazijn moet, indien het pistool niet is geladen, steeds zijn gevuld met een ledigen patroonhouder. Het is verboden iets aan het pistool te veranderen; eigendunkelijk aangebrachte wijzigingen kunnen het wapen gevaarlijk maken.

Munitie.

Scherpe patronen nr. 21, bestaande uit:

messingen patroonhuls;
slaghoedje;
kogel (hard looden kern met stalen mantel);
lading (schietkatoenbuskruit).

De verpakking geschiedt bij 24 stuks in doozen met tusschenschot. Op de doozen zijn patroonsoort en gegevens betreffende den aanmaak vermeld.

Voorts is in gebruik een ‘Exercitiepatroon tot pistool M. 25’, welke ter herkenning uitwendig geheel is vernikkeld en waarvan de huls van een rondgaande groef is voorzien.

[pagina 55]
[p. 55]

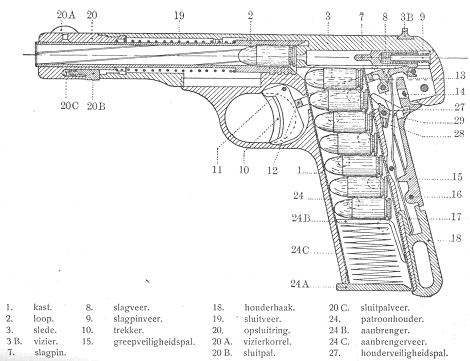

Het pistool M. 25.



illustratie
